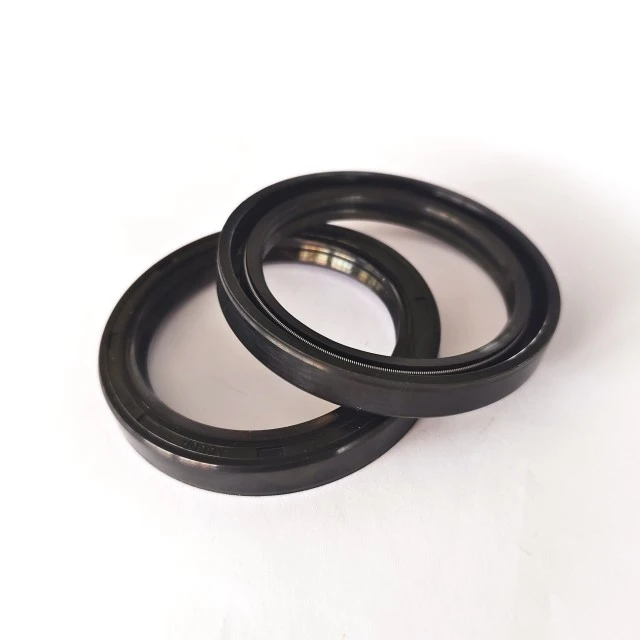

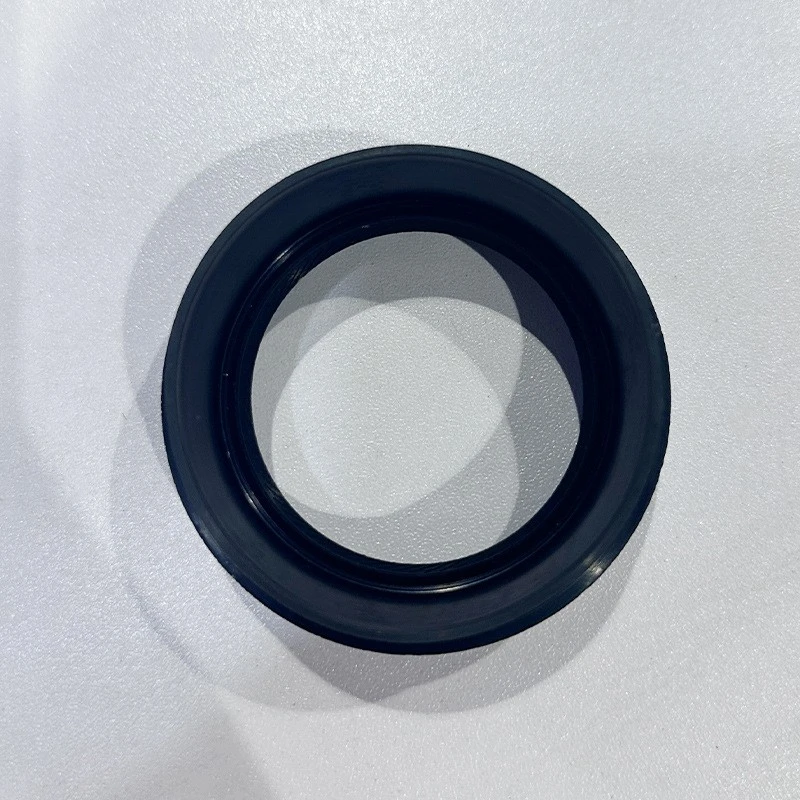

SC gumi olajtömítés
Megbízható forgótengely-tömítés ipari berendezésekhez és autóipari alkalmazásokhoz
Az SC Rubber Oil Seals egyajkos forgótengely-tömítések, amelyek egy kiegészítő porajakkal és egy gumibevonatú- külső átmérővel rendelkeznek. Úgy tervezték, hogy hatékonyan megtartsák a kenőanyagokat, miközben megakadályozzák a por, a nedvesség és a külső szennyeződések bejutását a forgó berendezésekbe.
Ellentétben a hagyományos TC tömítésekkel, amelyek egy szabadon megerősített fém tokkal rendelkeznek, az SC kialakítás teljesen gumival{0}}borított külső felületet használ. Ez a konstrukció javított statikus tömítési teljesítményt biztosít a ház tökéletlenségei ellen, és lehetővé teszi a könnyebb préselést{2}}az összeszerelés során ipari alkalmazásokban.
SC gumiolajos tömítéseinket precíziós -öntött elasztomerek, nagy-szilárdságú szénacél vagy rozsdamentes acél harisnyarugók, valamint szigorúan ellenőrzött ajakgeometria felhasználásával gyártjuk, így biztosítva a stabil tömítési teljesítményt a hosszú működési ciklusokon keresztül.
Jellemző alkalmazások: Autóipari rendszerek, mezőgazdasági gépek, ipari szivattyúk, reduktorok, villanymotorok, hidraulikus berendezések, kompresszorok és ipari sebességváltók.
Alapvető teljesítményjellemzők
Precíziós ajakkialakítás a stabil olajvisszatartásért
Az elsődleges tömítőajak optimalizált radiális interferenciával van kialakítva a forgó tengely ellen. Ahelyett, hogy túlzott érintkezési nyomásra hagyatkozna, -amely felgyorsítja a kopást-, az ajak geometriája egyenletesen osztja el a tömítőerőt a tengely kerületén.
Minimalizálja a kenőanyag szivárgását, miközben csökkenti a súrlódást és a tengely hőtermelését.
Mikroszkopikus olajfilmet tart fenn a tengely és az ajak között, hogy csökkentse az üzemi hőmérsékletet és meghosszabbítsa a tömítés élettartamát.
Kiegészítő porvédő ajak a fokozottabb berendezésvédelem érdekében
A másodlagos porajak gátként működik, megakadályozva, hogy szennyeződés, homok, nedvesség és levegőben lévő részecskék elérjék az elsődleges tömítőzónát. Ez a szennyeződési gát kritikus fontosságú a zord környezetben működő gépeknél:
Építkezések és földmunkagépek
Mezőgazdasági gépek és betakarítógépek
Bányászati berendezések és feldolgozó üzemek
Kültéri sebességváltók és ipari gyártósorok
A részecskék távol tartása az elsődleges ajaktól jelentősen csökkenti a csiszolószár és az ajak kopását, ezáltal meghosszabbítja a karbantartási intervallumokat.
Gumibevonatú- külső átmérő a ház jobb tömítéséhez
A gumival{0}}borított külső felület enyhén deformálódik beszereléskor, hogy kompenzálja a kisebb megmunkálási hibákat vagy a ház furatának felületi érdességét.
Kiváló statikus tömítést biztosít, és kiküszöböli az olajszivárgási utakat a külső kerület körül.
Elnyeli a nagy{0}}frekvenciás vibrációt és csillapítja a mechanikai ütéseket.
Megkönnyíti a prés{0}}illesztést, és kiküszöböli annak kockázatát, hogy az alumínium házak vagy az öntött alkatrészek behorzsolása vagy sérülése a telepítés során bekövetkezzen.
Nagy szilárdságú-harisnyakötő rugó az állandó radiális erő érdekében
Minden SC olajtömítés tartalmaz egy szénacélból vagy rozsdamentes acélból készült precíziós-harisnyakötő rugót. A rugó folyamatosan befelé sugárirányú feszültséget fejt ki a tömítőajakra, kompenzálva a következőket:
Az ajak fokozatos kopása az idő múlásával
Hőtágulás és összehúzódás a munkaciklusok során
Tengelyfutás és mechanikai vibráció
Hosszú távú -elasztomer anyag relaxáció
Elasztomer anyagválasztás a változatos működési feltételekhez
A különböző működési környezetekben speciális elasztomer készítményekre van szükség a vegyszerállóság és rugalmasság fenntartásához.
|
Anyag |
Hőmérséklet tartomány |
Tipikus munkahordozók / alkalmazások |
|
NBR (nitril) |
-40 foktól +120 fokig |
Ásványi olajok, szintetikus hajtóműolajok, zsírok, általános ipari felhasználásra |
|
HNBR |
-40 foktól +150 fokig |
Nagy teherbírású-autórendszerek, nagy-teljesítményű sebességváltók |
|
FKM (Viton®) |
-20 foktól +200 fokig |
Magas-hőmérsékletű motorok, agresszív vegyszerek, magas{1}}hőmérsékletű sebességváltók |
|
Szilikon (VMQ) |
-60 foktól +200 fokig |
Alacsony-hőmérsékletű hidegkamra-berendezések, speciális folyadékrendszerek |
|
ACM |
Legfeljebb +150 fok |
Autóipari automata sebességváltók, magas{0}}hőmérsékletű folyadékexpozíció |
|
PTFE ajak |
Legfeljebb +250 fok |
Nagy{0}}fordulatszámú tengelyek, szárazon-futás vagy vegyszerigényes alkalmazások |
Termékleírások
|
Termék típusa |
SC gumi olajtömítés (egy ajak + por ajak gumi külső átmérővel) |
|
Tömítés szerkezete |
Egyetlen tömítő ajak segédporral |
|
Külső átmérőjű felület |
Teljesen gumiborítású |
|
Harisnyakötő rugós anyag |
Szénacél / Rozsdamentes acél |
|
Elérhető elasztomer anyagok |
NBR, FKM, HNBR, szilikon, ACM |
|
Tengely átmérő tartomány |
Egyedi méretek állnak rendelkezésre |
|
Külső átmérő tartomány |
Egyedi méretek állnak rendelkezésre |
|
Szélesség tartomány |
Egyedi méretek állnak rendelkezésre |
|
Üzemi hőmérséklet |
-60 foktól +250 fokig (az elasztomertől függően kiválasztás) |
|
Üzemi nyomás |
Nem-nyomású vagy alacsony-nyomású alkalmazásokhoz tervezve (0,03 MPa vagy annál kisebb) |
|
Maximális tengely fordulatszám |
Akár 15 m/s (anyagtól és kenéstől függően) |
|
Kompatibilis kenőanyagok |
Motorolaj, zsír, hidraulika olaj, váltóolaj |
Ipari alkalmazások
Autóipar:Kerékagyak, kézi és automata sebességváltók, sebességváltók, differenciálművek, kormányrendszerek.
Ipari berendezések:Villanymotorok, ipari víz- és technológiai szivattyúk, hajtóművek, légkompresszorok, ipari ventilátorok, szállítószalag rendszerek.
Mezőgazdasági gépek:Traktorok, kombájnok, rotációs talajművelők, öntözőszivattyú-hajtások.
Építőipari berendezések:Kotrógépek, gumikerekes rakodók, mobil daruk, betonkeverő gépek.
Hidraulikus berendezések:Hidraulikus szivattyúk, hidraulikus motorok, tápegységek.
Gyártási és minőség-ellenőrzési folyamatok
Precíziós gumi öntvény
A gumikeverékeket szigorúan ellenőrzött paraméterek mellett keverik össze, hogy garantálják az egyenletes keménységet, a nagy szakítószilárdságot és a méretstabilitást. A precíziós-csiszolt acélformák minimalizálják a lobbanásképződést, és biztosítják a konzisztenciát a gyártási tételek között.
Ellenőrzött ajakfinising
A kritikus tömítőajkak szigorú ellenőrzési eljárásokon esnek át, hogy ellenőrizzék:
A felület sima és mikro{0}}hibák hiánya
Pontos ajakszög és optimális érintkezési szélesség
Szerkezeti élek integritása és teljes vakolateltávolítás az egyenletes tengelyérintkezés biztosítása érdekében.
Tavaszi szerelési ellenőrzés
Minden harisnyakötő rugót behelyezés előtt ellenőriznek, hogy ellenőrizzék a belső átmérő pontosságát, a szakítószilárdságot, a megfelelő reteszelő mechanizmusokat és a korrózióállóságot (opcionális rozsdamentes acél specifikációval). Az egyenletes rugófeszítés stabil radiális erőt biztosít a teljes élettartam alatt.
Szigorú méretellenőrzés
A gyártás megfelel az ISO méretszabványoknak kalibrált optikai és mechanikus mérőműszerekkel. A szabványos ellenőrzési paraméterek közé tartozik a belső átmérő, a külső átmérő, a tömítés szélessége, az ajak koncentrikussága, a gumi keménysége és a felület vizuális megjelenése.
OEM, egyedi gyártás és csomagolás
Teljeskörű OEM és saját márkás gyártási szolgáltatásokat nyújtunk, hogy megfeleljen a vevő pontos specifikációinak.
Testreszabási lehetőségek
Nem-szabványos méretek, egyedi keresztmetszeti-profilok, speciális gumikészítmények, rozsdamentes acél rugók, egyedi színösszeállítás, lézeres-logók, vonalkódos címkézés és személyre szabott kiskereskedelmi vagy tömeges csomagolás.
Mérnöki támogatás
Gyártás a megadott műszaki mérnöki rajzokon, fizikai mintákon vagy alkalmazás--specifikus működési paramétereken alapul.
Csomagolás ellátási lehetőségek
Egyedi polizsákok, ömlesztett ipari kartonok, színes{0}}nyomtatott dobozok, OEM márkájú csomagolások, export-minőségű hullámkarton kartonok és biztonságos raklapszállítmányok. A kis-próbarendelések és a nagy-mennyiségű nagykereskedelmi követelmények egyaránt teljes mértékben támogatottak.
