A gumi olajtömítés megfelelő interferencia illesztésének meghatározása kritikus szempont a különböző iparágakban, különösen akkor, ha olyan gépekkel és berendezésekkel foglalkoznak, amelyek hatékony tömítési megoldásokat igényelnek. Gumi olajtömítések szállítójaként megértem ennek a folyamatnak a jelentőségét és a tömítések teljesítményére és élettartamára gyakorolt hatását. Ebben a blogban elmélyülök a figyelembe veendő tényezőkben és a gumi olajtömítés megfelelő interferencia-illesztésének meghatározásához szükséges lépésekben.
Az Interference Fit megértése
Az interferencia illesztés arra az állapotra vonatkozik, amikor a gumi olajtömítés külső átmérője valamivel nagyobb, mint a ház vagy a tömíteni kívánt tengely belső átmérője. Ez a méretkülönbség szoros tömítést hoz létre, amely megakadályozza a folyadékok, például olaj vagy zsír szivárgását, és távol tartja a szennyeződéseket. Az ütközési illesztést a tömítésen a beszereléskor kifejtett sugárirányú összenyomás mértékében mérik.
Interferenciát befolyásoló tényezők Fit
Számos tényezőt figyelembe kell venni a gumi olajtömítés megfelelő interferencia illesztésének meghatározásakor. Ezek a tényezők a következők:
Anyagtulajdonságok
A gumi olajtömítés anyaga döntő szerepet játszik az interferenciás illeszkedés meghatározásában. A különböző gumikeverékek keménysége, rugalmassága és vegyszerállósága eltérő. Például a nitrilkaucsuk (NBR) az olajtömítésekben elterjedt anyag az olajjal és üzemanyaggal szembeni kiváló ellenállása miatt. Más anyagokhoz, például a fluor-karbon gumihoz (FKM) képest azonban viszonylag kisebb a keménysége. A gumi keménysége befolyásolja annak képességét, hogy alkalmazkodjon a ház vagy a tengely felületéhez, és ezáltal a szükséges interferencia illeszkedést.
Üzemeltetési feltételek
Annak a berendezésnek a működési körülményei, ahol a gumi olajtömítést használni fogják, szintén befolyásolják az interferencia illeszkedést. Figyelembe kell venni olyan tényezőket, mint a hőmérséklet, a nyomás és a tömített folyadék típusa. Például a magas hőmérsékletű alkalmazásoknál a gumi kitágulhat, ami befolyásolhatja az interferencia illeszkedést. Hasonlóképpen, a nagynyomású alkalmazásoknál nagyobb interferencia illesztésre lehet szükség a megbízható tömítés biztosításához.
A tengely és a ház felületének kidolgozása
A tengely és a ház felületkezelése is befolyásolja az interferencia illeszkedést. Az érdes felület a gumitömítés gyorsabb elhasználódását okozhatja, míg a sima felület jobb tömítést biztosíthat. A megfelelő tömítési teljesítmény biztosítása érdekében a felületi érdességnek az adott gumianyaghoz ajánlott tartományon belül kell lennie.
Seal Design
A gumi olajtömítés kialakítása, beleértve a keresztmetszeti alakját és az ajak geometriáját is, szintén befolyásolhatja az interferenciát. A különböző tömítések különböző alkalmazásokhoz alkalmasak, és az interferencia illesztést ennek megfelelően kell beállítani. Például egy nagyobb ajaksugárral rendelkező ajakos tömítés másfajta interferencia illesztést igényelhet, mint a kisebb ajaksugárral rendelkező tömítés.
A megfelelő interferencia-illesztés meghatározásának lépései
A gumi olajtömítés megfelelő interferencia illesztésének meghatározásához a következő lépéseket lehet követni:
1. lépés: Határozza meg az alkalmazási követelményeket
Az első lépés az, hogy megértse az alkalmazás speciális követelményeit, ahol a gumi olajtömítést használni fogják. Ez olyan tényezőket foglal magában, mint a tömített folyadék típusa, az üzemi hőmérséklet és nyomás, valamint a tengely sebessége. Ezen követelmények megértésével kiválaszthatja a megfelelő gumianyagot és a tömítés kialakítását.
2. lépés: Mérje meg a tengely és a ház méreteit
A tengely és a ház méreteinek pontos mérése kulcsfontosságú az interferencia illesztésének meghatározásához. Használjon precíziós mérőeszközöket a ház belső átmérőjének és a tengely külső átmérőjének meghatározásához. Ügyeljen arra, hogy több ponton mérjen a pontosság érdekében.
3. lépés: Olvassa el a tömítésgyártó irányelveit
A tömítésgyártók iránymutatásokat és ajánlásokat adnak a termékeikhez való megfelelő interferencia-illesztésre vonatkozóan. Ezek az irányelvek figyelembe veszik az anyag tulajdonságait, a tömítés kialakítását és a működési feltételeket. Tekintse meg a gyártó dokumentációját az adott gumi olajtömítés ajánlott interferencia illesztési tartományának meghatározásához.
4. lépés: Számítsa ki az interferencia illeszkedést
Miután megvan a tengely és a ház mérete, valamint az ajánlott interferencia-illesztési tartomány, kiszámolhatja a tényleges interferencia-illesztést. Az interferencia illeszkedést általában százalékban vagy egy adott méretben fejezik ki. Például, ha az ajánlott interferencia illesztés 2%, és a ház belső átmérője 50 mm, akkor a tömítés külső átmérőjének 51 mm-nek kell lennie (50 mm + 50 mm 2%-a).
5. lépés: Tesztelje az interferencia illeszkedést
A gumi tömítések sorozatgyártása vagy beszerelése előtt ajánlatos teszteket végezni az interferencia illeszkedésének ellenőrzésére. Ez magában foglalhatja a mintatömítés beszerelését, valamint a radiális összenyomás és tömítési teljesítmény mérését. Szükség esetén állítsa be az interferencia illesztését a vizsgálati eredmények alapján.
A megfelelő interferencia illesztés fontossága
A gumi olajtömítés megfelelő interferencia illesztésének meghatározása több okból is elengedhetetlen:
Hatékony tömítés
A megfelelő ütközési illesztés szoros tömítést biztosít a gumi olajtömítés és a tengely vagy a ház között, megakadályozva a folyadékok és szennyeződések szivárgását. Ez segít megőrizni a berendezés épségét, és csökkenti a károsodás vagy meghibásodás kockázatát.
A pecsét élettartama
A megfelelő interferencia illesztés segít meghosszabbítani a gumi olajtömítés élettartamát. Csökkenti a tömítés feszültségét, minimalizálja a kopást és a szakadást, valamint megelőzi a korai meghibásodást. Ez alacsonyabb karbantartási költségeket és megnövekedett berendezések üzemidejét eredményezi.
Optimális teljesítmény
A megfelelő interferencia illesztés biztosítja, hogy a gumi tömítés optimálisan működjön az adott üzemi körülmények között. Lehetővé teszi, hogy a tömítés alkalmazkodjon a hőmérséklet, a nyomás és a tengelymozgás változásaihoz, így megbízható tömítési teljesítményt nyújt hosszabb ideig.
Termékajánlataink

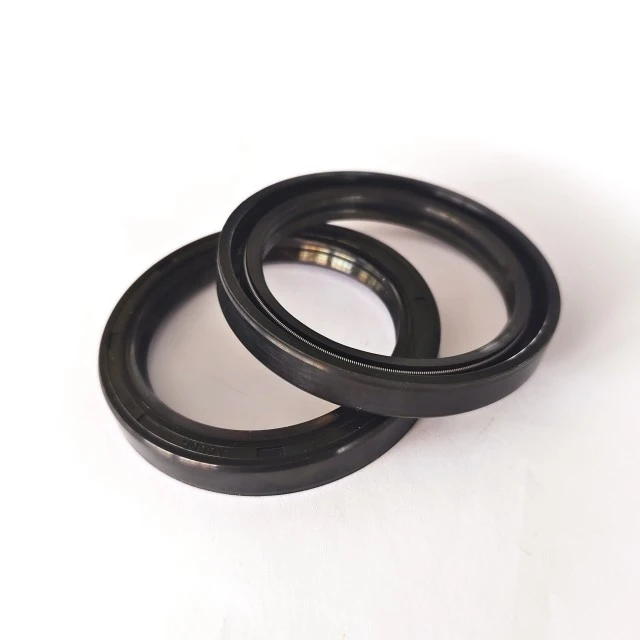

Gumi olajtömítés beszállítóként kiváló minőségű tömítések széles választékát kínáljuk ügyfeleink változatos igényeinek kielégítésére. Termékportfóliónk tartalmazzaGumi motorolaj tömítés,Olajtömítés a motorban, ésBúvárszivattyú olajtömítés. Ezek a tömítések a legújabb technológiával és kiváló minőségű anyagokkal készülnek, hogy biztosítsák a kiváló teljesítményt és tartósságot.
Következtetés
A gumi olajtömítés megfelelő interferencia illesztésének meghatározása összetett folyamat, amely számos tényező alapos mérlegelését igényli. Az anyagtulajdonságok, a működési feltételek és a tömítés kialakításának megértésével, valamint az ebben a blogban ismertetett lépések követésével biztosíthatja, hogy az alkalmazásához megfelelő interferenciát válassza ki. Ha kérdése van, vagy segítségre van szüksége a megfelelő gumi tömítés kiválasztásához, forduljon hozzánk bizalommal konzultációért. Elkötelezettek vagyunk amellett, hogy ügyfeleinknek a legjobb tömítési megoldásokat és kivételes szolgáltatást nyújtsuk.
Hivatkozások
- ASTM D2000 – Szabványos osztályozási rendszer gumitermékekhez autóipari alkalmazásokban
- ISO 6194 - Gumitömítések forgó tengelyekhez - Általános követelmények
- Seal Design Handbook, szerkesztette K. Grohe
